Chevron Belt Cludydd
Mae'r Chevron Belt Conveyor yn gludwr gwregys a ddyluniwyd yn benodol i gludo deunyddiau swmp ar onglau serth (fel arfer dros 20 gradd, hyd at 60 gradd, neu hyd yn oed yn uwch).
Egwyddor weithredol y cludwr gwregys chevron
Mae craidd y Chevron Belt Conveyor yn gorwedd yn y ffaith nad yw wyneb y cludfelt yn wastad ond yn cael ei fowldio neu ei vulcanized gyda bafflau traws parhaus. Mae'r bafflau hyn wedi'u siapio fel "V" neu "H" (patrwm Chevron). Defnyddir y bafflau hyn (waliau ochr) fel arfer ar y cyd â'r waliau ochr hydredol ar ymyl y cludfelt i weithio gyda'i gilydd.
Nodweddion
1. Mae ganddo fanteision pellter cludo hir, gallu mawr, cludo parhaus, ac ati.
2. Gweithrediad dibynadwy
3. Mae'n hawdd gwireddu awtomeiddio a rheolaeth ganolog, yn enwedig ar gyfer mwyngloddiau cnwd uchel ac effeithlonrwydd uchel. Mae cludwyr gwregysau wedi dod yn offer allweddol ar gyfer technoleg mecatroneg mwyngloddio glo.
4. Mae defnydd pŵer y cludwr gwregys yn isel. Gan nad oes bron unrhyw symudiad cymharol rhwng y deunydd a'r cludfelt, nid yn unig y mae'r gwrthiant rhedeg yn fach (tua 1/3-1/5 o'r cludwr sgraper)
5. Lleihau costau cynhyrchu: Mae traul y cargo yn fach, ac mae'r cynhyrchiant yn uchel.
6. Mae gan linell gludo'r cludwr gwregys addasrwydd a hyblygrwydd cryf. Mae hyd y llinell yn dibynnu ar yr angen. Gall fod mor fyr ag ychydig fetrau ac mor hir â mwy na 10km.
7. Derbynnir un neu fwy o bwyntiau. Mae hefyd yn bosibl gollwng i bwyntiau neu adrannau lluosog.
Paramedrau Technegol
|
Ffurf adrannol |
Cyflymder gwregys (m/s) |
Lled band B(mm) |
|||||
|
500 |
650 |
800 |
1000 |
1200 |
1400 |
||
|
gallu cludo G(t/h) |
|||||||
|
Gwregys rhigol |
0.8 |
78 |
131 |
|
|
|
|
|
1.0 |
97 |
169 |
278 |
435 |
655 |
891 |
|
|
1.25 |
122 |
206 |
348 |
544 |
819 |
1115 |
|
|
1.6 |
156 |
264 |
445 |
696 |
1048 |
1427 |
|
|
2.0 |
191 |
323 |
546 |
853 |
1284 |
1748 |
|
|
2.5 |
232 |
391 |
661 |
1033 |
1556 |
2118 |
|
|
3.15 |
|
|
824 |
1233 |
1858 |
2528 |
|
|
4.0 |
|
|
|
|
2202 |
2996 |
|
|
Gwregys gwastad |
0.8 |
41 |
67 |
118 |
|
|
|
|
1.0 |
52 |
88 |
147 |
230 |
345 |
469 |
|
|
1.25 |
66 |
110 |
184 |
288 |
432 |
588 |
|
|
1.6 |
84 |
142 |
236 |
368 |
553 |
756 |
|
|
2.0 |
103 |
174 |
289 |
451 |
677 |
922 |
|
|
2.5 |
125 |
211 |
350 |
546 |
821 |
111 |
|
Manylion y peiriant
Gwregys Chevron: Y gydran graidd, sy'n cynnwys septa rwber asgwrn penwaig wedi'i drefnu'n rheolaidd ar ei wyneb.
Uned Drive: Modur, lleihäwr, ac ati, yn darparu pŵer.
Rholeri: pwli pen, pwli cynffon, ac ati.
Rholeri Segur: Yn nodweddiadol, defnyddir segurwyr siâp cafn ar gyfer cymorth ac i ffurfio'r adran sy'n cario croes-llwyth.
Dyfais Tensiwn: Yn sicrhau digon o densiwn gwregys.
Ffrâm: Yn cefnogi'r system gyfan.
Ar gyfer pa ddiwydiannau neu ddeunyddiau y mae'r cludwr gwregys chevron yn addas?
Mae Cludwyr Gwregys Chevron yn Addas ar gyfer cymwysiadau sy'n gofyn am arbed lle, uchder codi uchel, a llethr serth, megis:
codi mwyn neu lo o fannau tanddaearol neu isel i'r wyneb neu fannau gorwedd uchel; cludo tywod neu raean; cludo calchfaen neu glinciwr; codi grawn neu ffa; llwytho a dadlwytho cargo swmp; a chyfleu amrywiol ddeunyddiau crai gronynnog neu dalpiog.

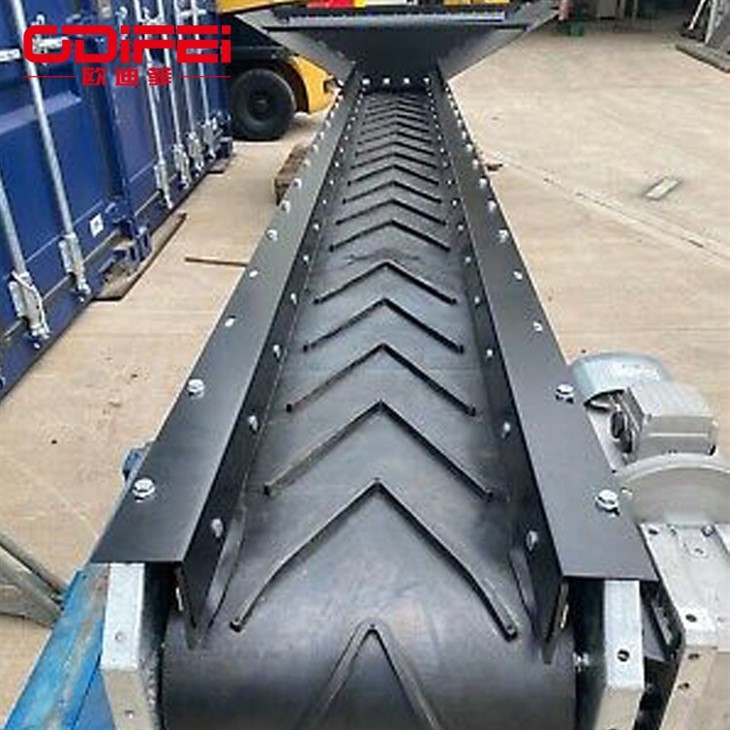

Llun o'r Chevron Belt Conveyor
